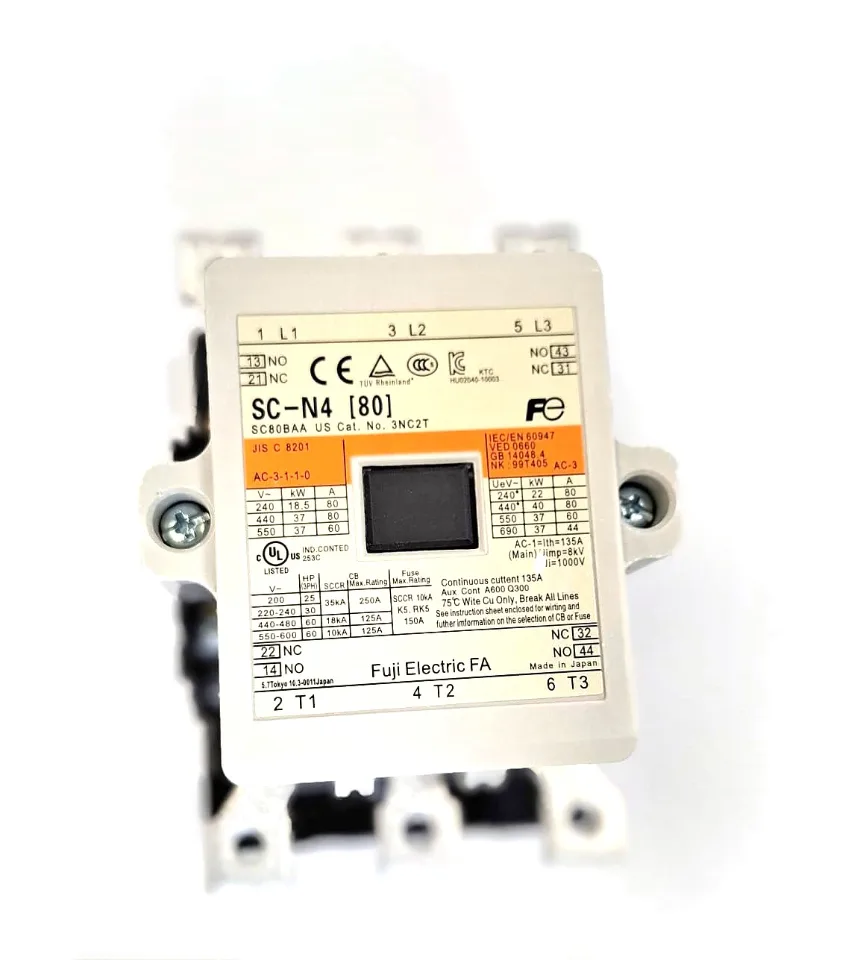

SC-N4 100-110V Magnetic Contactor
- Schirmer-Artikelnummer
- 10012418
- Hersteller
- Fuji Electric FA
Auf Anfrage verfügbar
Preis auf Anfrage
Was dann passiert
Wir melden uns so schnell wie möglich bei Ihnen mit allen Einzelheiten.
Sichere Zahlungsarten
Versicherter Versand
Wir versenden alle Artikel versichert, inklusive DHL-Sendungsverfolgung. Expressversand ist auf Anfrage möglich.
Fragen zum Produkt?
Bitte gleichen Sie die Typenbezeichnung und Ausführung mit Ihrem Bauteil ab. Sie sind unsicher oder benötigen Angaben zum Lieferumfang? Fragen Sie uns direkt zu diesem Artikel.
Produktdetails & Spezifikationen
Dreipoliges Magnetschütz mit 80 A Bemessungsbetriebsstrom in AC-3 und 135 A thermischem Strom. Seitlich sind je zwei Schließer und zwei Öffner als Hilfskontakte integriert.
Allgemeines
| Hersteller | Fuji Electric FA |
|---|---|
| Typ / Modell | SC-N4 [80] |
| Artikelnummer | 10012418 |
| Bestellnummer | 3NC2T (US Cat. No.) |
| Baureihe | SC-N |
Technische Daten
| Polzahl Hauptkontakte | 3 |
|---|---|
| Hilfskontakte | 2 Schließer + 2 Öffner (13-14, 43-44 NO; 21-22, 31-32 NC) |
| Spulenspannung | 100-110 V AC |
| Bemessungsbetriebsstrom AC-3 bei 240 V | 80 A (22 kW) |
| Bemessungsbetriebsstrom AC-3 bei 440 V | 80 A (40 kW) |
| Bemessungsbetriebsstrom AC-3 bei 550 V | 60 A (37 kW) |
| Bemessungsbetriebsstrom AC-3 bei 690 V | 44 A (37 kW) |
| Thermischer Strom AC-1 Ith | 135 A |
| Bemessungsisolationsspannung Ui | 1000 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 8 kV |
| Hilfskontakt-Schaltvermögen | A600 / Q300 |
| UL-Motorleistung | 25 HP bei 200 V, 30 HP bei 220-240 V, 60 HP bei 440-480 V und 550-600 V |
| Normen | IEC/EN 60947, JIS C 8201, UL-gelistet |
